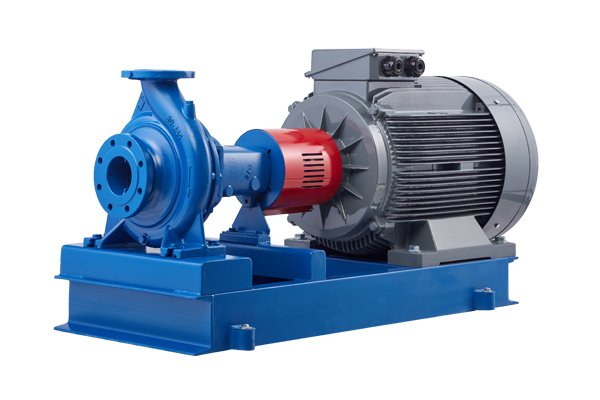

Santrifüj Pompalar

Santrifüj pompa basit bir mekanizmadan oluşur. Çarklı yapıya sahip olan pompa elektrik, dizel motor veya türbin sürücüsünden mekanik enerji alır. Aldığı mekanik enerjiyi içerisinde bulunan çark veya difüzör sayesinde kinetik enerjiye çevirir. Pompada bulunan temel malzemeler difüzör, salyangoz ve çarktır. Salyangoz çarktan çıkan suyun toplandığı alandır. Çark kıvrık kanatları bulunan, sıvının çevirdiği ve mekanik enerjinin kinetik enerjiye çevrildiği alandır. Difüzör ise genellikle çark ile salyangoz arasına yerleştirilen yapıdır. Halka görünümündeki difüzör çark parçasından çıkan suyun sahip olduğu yüksek kinetik enerjinin az bir miktarının basınç enerjisi halini almasını sağlar. Pompanın içerisinde bulunan salmastra kutusu ise gövdeyle mil arasında kalır ve kaçağı engeller. Basit mekanizması sayesinde sıkça tercih edilen pompanın geniş bir kullanım alanı vardır. Santrifüj pompa nerelerde kullanılır, sorusuna aşağıdaki bazı alanlar cevap olarak verilebilir:

Zirai amaçlı sulama

Hidrofor sistemleri

Atık suyun arıtılması

Kağıt endüstrisi

Akaryakıt İstasyonları

Teknik Özellikler Teknik Detaylar Katalog

Teknik Özellikler

Yatay milli, parçalı gövdeli, difüzörlü, çok kademeli, kapalı çarklı santrifüj pompalar.

DN 32’ den DN 250 basma flanş çapına kadar 10 model.

Emme flanşları TS EN 1092 - 2 / PN 16’ ya, basma flanşları TS EN 1092 - 2 / PN 40 (PN 63)’ e uygundur. (paslanmaz çelik gövde malzemeli pompalarda flanşlar TS EN 1092 - 1 standardı ilgili basınç sınıfına uygundur.)

Teknik Detaylar

MOTOR					POMPA
MODEL	KW	V	Hz	d/d	Hm	Giriş	Çıkış	W	L	H	KG	m3/h	20	40	60	80	90
NMT160/80	1.5	380	50	1450	9	DN100	DN80	325	495	405	48	mss	8.5	7.5	5.5	–	–
	2.2	380	50	1450	11	DN100	DN80	325	495	405	49		10.5	10	8.5	6	3
	3	380	50	1450	12	DN100	DN80	325	495	405	50		11.5	11	10	7.5	6
NMT250/32	1.1	380	50	1450	15	DN50	DN32	320	460	405	49	mss	12	10	9	–	–
	1.5	380	50	1450	19	DN50	DN32	320	460	405	50		18	16	14	12	–
	2.2	380	50	1450	22.5	DN50	DN32	320	460	405	51		22	21	20	17	–
	3	380	50	1450	24.5	DN50	DN32	320	460	405	52		24	23	22	20	16
NMT250/40	1.1	380	50	1450	12.5	DN65	DN40	320	460	405	52	mss	11.5	10	6	–	–
	1.5	380	50	1450	15.5	DN65	DN40	320	460	405	53		14.5	13.5	12	10.5	–
	2.2	380	50	1450	19	DN65	DN40	320	460	405	54		18.5	17.5	16.5	14.5	–
	3	380	50	1450	22.5	DN65	DN40	320	460	405	55		21.5	20.5	19.5	18	16
NMT250/50	2.2	380	50	1450	15	DN65	DN50	360	460	405	54	mss	12.5	11	7	–	–
	3	380	50	1450	19	DN65	DN50	360	460	405	55		15.5	14.5	13	11.5	10
	4	380	50	1450	22	DN65	DN50	360	460	405	56		19	18	16.5	15.5	14
	5.5	380	50	1450	23	DN65	DN50	360	460	405	57		20.5	19	18	17	15.5
NMT250/65	3	380	50	1450	16.2	DN80	DN65	360	550	450	73	mss	15	13.5	12	10	–
	4	380	50	1450	19.5	DN80	DN65	360	550	450	74		19	18	16.5	14.5	–
	5.5	380	50	1450	23.5	DN80	DN65	360	550	450	75		22.5	21.5	20.5	19.5	17
	7.5	380	50	1450	24.5	DN80	DN65	360	550	450	76		24	23.5	22.5	21	19
NMT250/80	4	380	50	1450	15.8	DN100	DN80	400	470	480	78	mss	15	13.5	9.5	–	–
	5.5	380	50	1450	18.2	DN100	DN80	400	470	480	79		17.5	16.5	15	10	–
	7.5	380	50	1450	21.8	DN100	DN80	400	470	480	80		21.5	20.5	19	15.5	10
	11	380	50	1450	25.5	DN100	DN80	400	470	480	81		25.5	25	24	22	18.5
NMT250/100	5.5	380	50	1450	16	DN125	DN100	400	610	505	87	mss	13.5	11	8	–	–
	7.5	380	50	1450	19	DN125	DN100	400	610	505	88		17	15	11.5	–	–
	11	380	50	1450	22.5	DN125	DN100	400	610	505	89		21	19.5	17	13.5	9
	15	380	50	1450	25	DN125	DN100	400	610	505	90		24	22.5	20	17	13
NMT315/50	4	380	50	1450	25	DN65	DN50	320	575	505	79	mss	24	23	20	–	–
	5.5	380	50	1450	30	DN65	DN50	320	575	505	80		29	28	26	21	–
	7.5	380	50	1450	36.5	DN65	DN50	320	575	505	81		36	34	32	28	22
	11	380	50	1450	44.5	DN65	DN50	320	575	505	82		44	43	42	40	35
NMT315/65	5.5	380	50	1450	24	DN80	DN65	400	595	505	89	mss	23	22	19.5	–	–
	7.5	380	50	1450	29	DN80	DN65	400	595	505	90		28	27.5	25	22	–
	11	380	50	1450	35	DN80	DN65	400	595	505	91		34.5	34	33	30	24
	15	380	50	1450	39	DN80	DN65	400	595	505	92		38	37.5	37	35	29
NMT315/80	7.5	380	50	1450	25	DN100	DN80	400	595	565	101	mss	22	17	13	–	–
	11	380	50	1450	31	DN100	DN80	400	595	565	102		28	25	22	17	–
	15	380	50	1450	36	DN100	DN80	400	595	565	103		33	31	28	24	20
	18.5	380	50	1450	38	DN100	DN80	400	595	565	104		36	35	33	29	25
NMT160/80	11	380	50	2900	33	DN100	DN80	325	495	405	47	mss	32	31	24	12	–
	15	380	50	2900	39	DN100	DN80	325	495	405	48		38	37	32	20	–
	18.5	380	50	2900	44	DN100	DN80	325	495	405	49		43	42	38	28	15
	22	380	50	2900	50	DN100	DN80	325	495	405	50		48	47	46	37	28
NMT250/32	7.5	380	50	2900	59	DN50	DN32	320	460	405	50	mss	58	57	56	54	45
	11	380	50	2900	82	DN50	DN32	320	460	405	51		81	80	79	77	68
	15	380	50	2900	101	DN50	DN32	320	460	405	52		100	98	97	94	88
NMT250/40	11	380	50	2900	56	DN65	DN40	320	460	405	51	mss	54	51	40	–	–
	15	380	50	2900	65	DN65	DN40	320	460	405	52		63	61	58	45	–
	18.5	380	50	2900	73	DN65	DN40	320	460	405	53		72	68	65	61	45
	22	380	50	2900	82	DN65	DN40	320	460	405	54		80	78	73	68	60
	30	380	50	2900	95	DN65	DN40	320	460	405	55		91	90	86	81	72
NMT250/50	18.5	380	50	2900	63	DN65	DN50	360	460	405	54	mss	62	61	57	48	30
	22	380	50	2900	71	DN65	DN50	360	460	405	55		70	68	64	55	38
	30	380	50	2900	84	DN65	DN50	360	460	405	56		83	81	77	71	59
	37	380	50	2900	94	DN65	DN50	360	460	405	57		93	92	90	85	75
NMT250/65	22	380	50	2900	60	DN80	DN65	360	550	450	72	mss	58	55	48	40	–
	30	380	50	2900	70	DN80	DN65	360	550	450	73		68	65	61	55	–
	37	380	50	2900	82	DN80	DN65	360	550	450	74		80	78	74	69	47
	45	380	50	2900	92	DN80	DN65	360	550	450	75		90	88	85	80	61
	55	380	50	2900	100	DN80	DN65	360	550	450	76		96	95	92	87	73
NMT250/80	37	380	50	2900	64	DN100	DN80	400	470	480	78	mss	63	60	52	45	–
	45	380	50	2900	74	DN100	DN80	400	470	480	79		73	71	64	54	–
	55	380	50	2900	84	DN100	DN80	400	470	480	80		83	82	78	69	53
	75	380	50	2900	103	DN100	DN80	400	470	480	81		102	101	99	95	85
NMT250/100	45	380	50	2900	60	DN125	DN100	400	610	505	86	mss	55	52	46	–	–
	55	380	50	2900	69	DN125	DN100	400	610	505	87		66	62	55	49	–
	75	380	50	2900	81	DN125	DN100	400	610	505	88		80	78	75	72	60
	90	380	50	2900	91	DN125	DN100	400	610	505	89		90	87	84	82	73
	110	380	50	2900	96	DN125	DN100	400	610	505	90		95	93	91	87	80
